EBCV Bocchette di mandata per canali circolari
Descrizione
Bocchette di mandata dell’aria con 1 o 2 ordini di alette orientabili singolarmente.
La speciale cornice garantisce una perfetta aderenza della bocchetta al canale circolare.
Caratteristiche:
Materiale: acciaio
Finitura: zincatura
Installazione: su canale circolare mediante viti
Impiego
Per la mandata dell’aria con installazione direttamente su canali circolari in impianti di ventilazione e condizionamento.
Modelli
EBCV-V con 1 ordine di alette verticale;

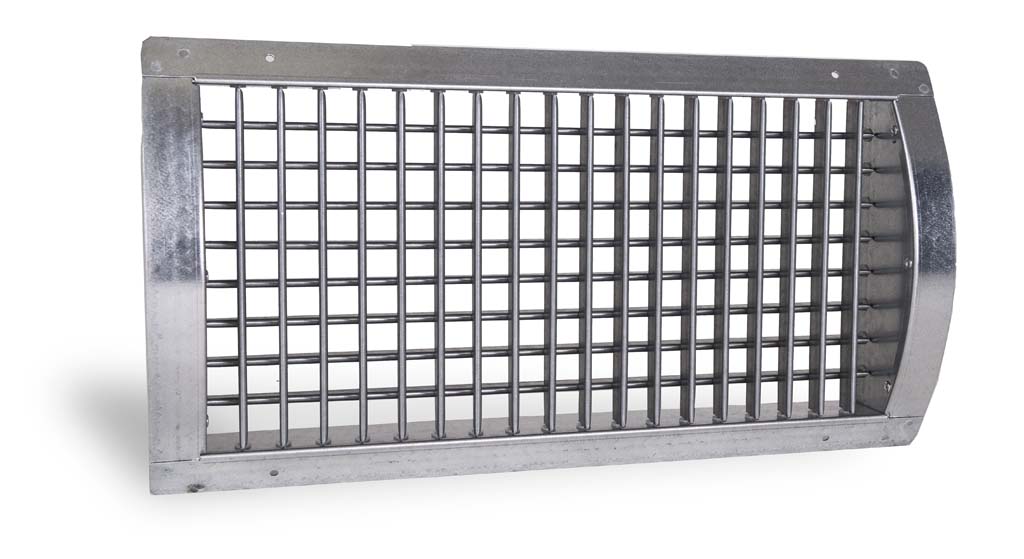

EBCV-VO con 2 ordini di alette verticale e orizzontale.
La versione VO ha il primo ordine verticale vicino al frontale, il secondo ordine orizzontale all'interno della bocchetta.
Accessori
SCB serranda di taratura con alette a movimento contrapposto.
A richiesta
Verniciatura colore bianco RAL9016 o altri colori RAL a scelta.
Dati di funzionamento
Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L1 (m): lancio della bocchetta senza serranda, deflessione delle alette 0°, con effetto coanda (soffitto), velocità terminale 0,25 m/sec e Tmax 15°C
dB(A): indice di rumorosità
Tutte le dimensioni sono espresse in mm.
In fase d'ordine indicare il diametro della tubazione dove verrà installata la bocchetta.
| dimensioni LxH | diametro canale |
sezione efficace |
m³/h | L1 | m³/h | L1 |
| m2 | ||||||
| 300x100 | 160 - 200 - 250 - 300 - 350 - 400 | 0,018 | 140 | 3,7 | 230 | 5,6 |
| 400x100 | 160 - 200 - 250 - 300 - 350 - 400 | 0,025 | 200 | 4,5 | 320 | 6,8 |
| 500x100 | 160 - 200 - 250 - 300 - 350 - 400 | 0,033 | 260 | 6 | 420 | 8 |
| 400x150 | 250 - 300 - 350 - 400 - 500 - 600 - 700 | 0,039 | 310 | 4,3 | 500 | 8 |
| 500x150 | 250 - 300 - 350 - 400 - 500 - 600 - 700 | 0,051 | 400 | 5 | 640 | 9 |
| 600x150 | 250 - 300 - 350 - 400 - 500 - 600 - 700 | 0,059 | 470 | 5,8 | 750 | 9,5 |
| 400x200 | 350 - 400 - 500 - 600 - 700 | 0,057 | 450 | 6,5 | 720 | 9 |
| 500x200 | 350 - 400 - 500 - 600 - 700 | 0,071 | 560 | 7,5 | 900 | 10 |
| 600x200 | 350 - 400 - 500 - 600 - 700 | 0,086 | 680 | 10 | 1080 | 11 |
| 800x200 | 350 - 400 - 500 - 600 - 700 | 0,115 | 910 | 10,3 | 1450 | 13 |
| 600x300 | 600 - 700 | 0,136 | 1080 | 9,6 | 1730 | 15 |
| 800x300 | 600 - 700 | 0,178 | 1410 | 10,5 | 2250 | 16 |
| Vk (m/s) | 2,2 | 3,5 | ||||
Indice di rumorosità dB(A)
|
Vk m/s |
defl. 0° |
defl. 20° |
defl. 40° |
| dB(A) | dB(A) | dB(A) | |
| 2.2 | 15/20 | 18/23 | 20/25 |
| 3.5 | 20/25 | 23/28 | 25/30 |
Perdite di carico (Pa)
|
V m/s |
defl. 0° |
defl. 20° |
defl. 40° |
| Pa | Pa | Pa | |
| 2.2 | 4 | 5.5 | 7 |
| 3.5 | 9 | 13 | 16 |

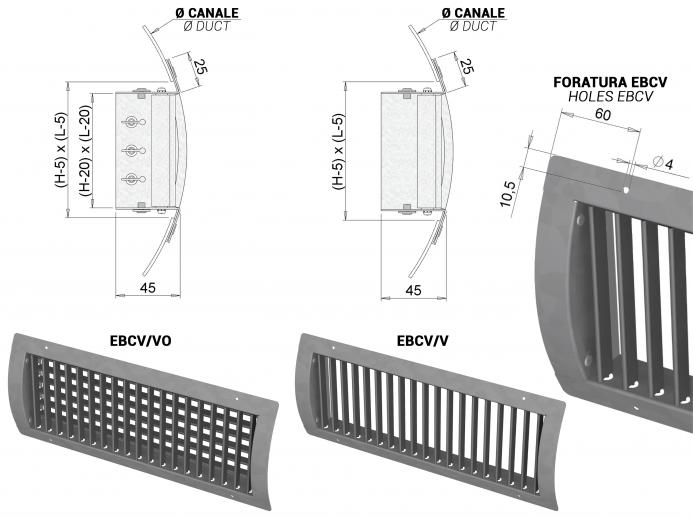

Configurazione
Tutte le misure sono espresse in mm.

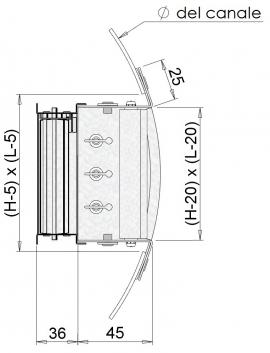

SCB serranda di taratura
Listino prezzi
Note:
- con serranda SCB installata + 5% del costo della serranda
| dmensioni | Ø canale |
bocchetta EBCV-O |
bocchetta EBCV-V |
bocchetta EBCV-VO |
serranda SCB |
| LxH | mm | euro | euro | euro | euro |
| 300x100 | 160 | 28,16 | 28,16 | 37,01 | 14,82 |
| 200 | 28,16 | 28,16 | 37,01 | ||
| 250 | 28,16 | 28,16 | 37,01 | ||
| 300 | 28,16 | 28,16 | 37,01 | ||
| 350 | 28,16 | 28,16 | 37,01 | ||
| 400 | 28,16 | 28,16 | 37,01 | ||
| 400x100 | 160 | 31,11 | 31,11 | 44,93 | 17,73 |
| 200 | 31,11 | 31,11 | 44,93 | ||
| 250 | 31,11 | 31,11 | 44,93 | ||
| 300 | 31,11 | 31,11 | 44,93 | ||
| 350 | 31,11 | 31,11 | 44,93 | ||
| 400 | 31,11 | 31,11 | 44,93 | ||
| 500x100 | 160 | 41,45 | 41,45 | 53,00 | 21,16 |
| 200 | 41,45 | 41,45 | 53,00 | ||
| 250 | 41,45 | 41,45 | 53,00 | ||
| 300 | 41,45 | 41,45 | 53,00 | ||
| 350 | 41,45 | 41,45 | 53,00 | ||
| 400 | 41,45 | 41,45 | 53,00 | ||
| 400x150 | 250 | 40,36 | 40,36 | 54,15 | 20,46 |
| 300 | 40,36 | 40,36 | 54,15 | ||
| 350 | 40,36 | 40,36 | 54,15 | ||
| 400 | 40,36 | 40,36 | 54,15 | ||
| 500 | 40,36 | 40,36 | 54,15 | ||
| 600 | 40,36 | 40,36 | 54,15 | ||
| 700 | 40,36 | 40,36 | 54,15 | ||
| 500x150 | 250 | 42,63 | 42,63 | 64,38 | 23,69 |
| 300 | 42,63 | 42,63 | 64,38 | ||
| 350 | 42,63 | 42,63 | 64,38 | ||
| 400 | 42,63 | 42,63 | 64,38 | ||
| 500 | 42,63 | 42,63 | 64,38 | ||
| 600 | 42,63 | 42,63 | 64,38 | ||
| 700 | 42,63 | 42,63 | 64,38 |
Note:
- con serranda SCB installata + 5% del costo della serranda
| dmensioni | Ø canale |
bocchetta EBCV-O |
bocchetta EBCV-V |
bocchetta EBCV-VO |
serranda SCB |
| LxH | mm | euro | euro | euro | euro |
| 600x150 | 250 | 47,20 | 47,20 | 69,11 | 27,00 |
| 300 | 47,20 | 47,20 | 69,11 | ||
| 350 | 47,20 | 47,20 | 69,11 | ||
| 400 | 47,20 | 47,20 | 69,11 | ||
| 500 | 47,20 | 47,20 | 69,11 | ||
| 600 | 47,20 | 47,20 | 69,11 | ||
| 700 | 47,20 | 47,20 | 69,11 | ||
| 400x200 | 350 | 44,93 | 44,93 | 59,90 | 25,31 |
| 400 | 44,93 | 44,93 | 59,90 | ||
| 500 | 44,93 | 44,93 | 59,90 | ||
| 600 | 44,93 | 44,93 | 59,90 | ||
| 700 | 44,93 | 44,93 | 59,90 | ||
| 500x200 | 350 | 49,55 | 49,55 | 66,85 | 29,73 |
| 400 | 49,55 | 49,55 | 66,85 | ||
| 500 | 49,55 | 49,55 | 66,85 | ||
| 600 | 49,55 | 49,55 | 66,85 | ||
| 700 | 49,55 | 49,55 | 66,85 | ||
| 600x200 | 350 | 56,45 | 56,45 | 79,50 | 34,25 |
| 400 | 56,45 | 56,45 | 79,50 | ||
| 500 | 56,45 | 56,45 | 79,50 | ||
| 600 | 56,45 | 56,45 | 79,50 | ||
| 700 | 56,45 | 56,45 | 79,50 | ||
| 800x200 | 350 | 61,64 | 61,64 | 96,89 | 41,97 |
| 400 | 61,64 | 61,64 | 96,89 | ||
| 500 | 61,64 | 61,64 | 96,89 | ||
| 600 | 61,64 | 61,64 | 96,89 | ||
| 700 | 61,64 | 61,64 | 96,89 | ||
| 600x300 | 600 | 84,68 | 84,68 | 119,20 | 42,63 |
| 700 | 84,68 | 84,68 | 119,20 | ||
| 800x300 | 600 | 92,45 | 102,73 | 145,35 | 51,72 |
| 700 | 92,45 | 102,73 | 145,35 |
