EDLH-EDLHB Diffusori lineari multiferitoia a scomparsa

Consiglia questo prodotto
Home Catalogo generale Diffusione Diffusori Edlh Edlhb Diffusori Lineari Multiferitoia A Scomparsa
Registrati subito

Descrizione

Diffusori lineari a scomparsa con mono e multiferitoia da 20 mm o 30 mm con profilo aerodinamico in alluminio e deflettori regolabili, per un ottimale controllo del lancio dell’aria.
Disponibili anche con rete equalizzatrice e serranda di taratura a scorrimento.

Caratteristiche

Materiale: alluminio.
Finitura EDLH: telaio e deflettori in alluminio verniciato nero RAL9005.
Finitura EDLHB: telaio e deflettori in alluminio verniciato bianco RAL9016.
Numero feritoie: da 1 a 3
Dimensioni feritoia: 20 mm o 30 mm.

Installazione: mediante plenum con sistema di montaggio a ponti.

Dimensioni realizzabili in unico pezzo:
- lunghezza minima 300 mm;
- lunghezza massima 2000 mm.

Impiego

Diffusore adatto sia alla mandata che alla ripresa dell’aria in ambienti di grandi dimensioni. Grazie alla sua modularità permette grande libertà di progettazione.
Il sistema EDLH è studiato per l’installazione su pareti e controsoffitti in cartongesso con spessore 12,5 mm.

Modelli

-EDLH10-FA - EDLHB10-FA diffusori lineari a scomparsa di ripresa senza deflettori con feritoia da 20 mm.
-EDLH20-FA - EDLHB20-FA diffusori lineari a scomparsa di mandata con deflettori e feritoia da 20 mm.
-EDLH30-FA - EDLHB30-FA diffusori lineari a scomparsa di ripresa senza deflettori, con serranda e feritoia da 20 mm.
-EDLH40-FA - EDLHB40-FA diffusori lineari a scomparsa di mandata con deflettori e serranda e feritoia da 20 mm.

-EDLH10-FB - EDLHB10-FB diffusori lineari a scomparsa di ripresa senza deflettori con feritoia da 30 mm.
-EDLH20-FB - EDLHB20-FB diffusori lineari a scomparsa di mandata con deflettori e feritoia da 30 mm.
-EDLH30-FB - EDLHB30-FB diffusori lineari a scomparsa di ripresa senza deflettori, con serranda e feritoia da 30 mm.
-EDLH40-FB - EDLHB40-FB diffusori lineari a scomparsa di mandata con deflettori e serranda e feritoia da 30 mm.

Accessori

- plenum zincato;
- plenum isolato;
- ponti di fissaggio;
- kit di continuità.

A richiesta

- Possibilità di installazione in continuità.
- Plenum con attacco posteriore ovalizzato.

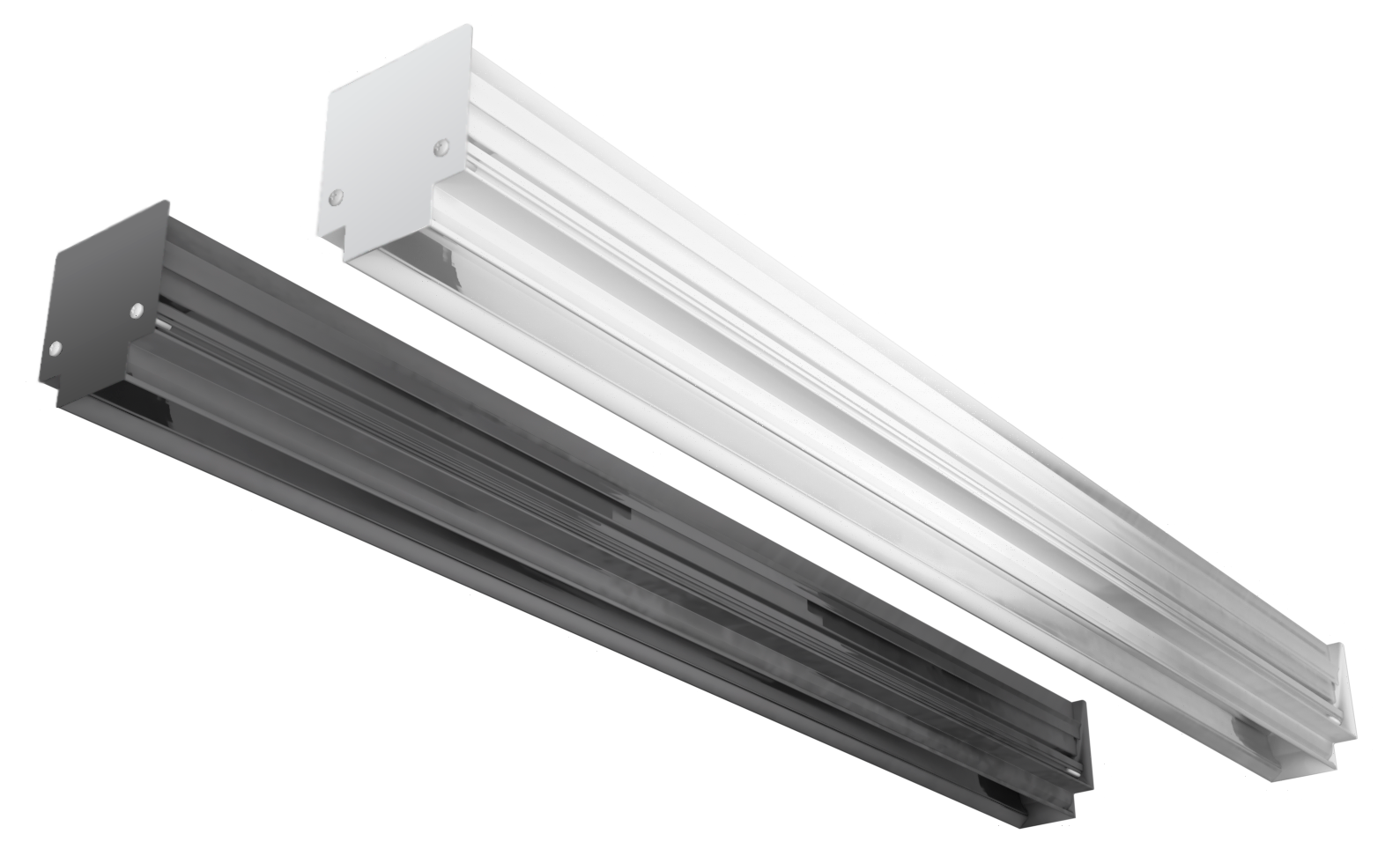

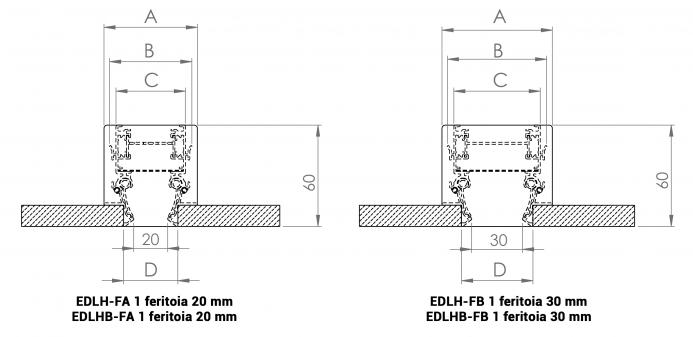

EDLH - EDLHB una feritoia dimensioni

Tutte le dimensioni sono espresse in mm

1 feritoia L A B C D numero ponti di fissaggio
feritoia da 20 mm 800 55 48 41 34 2
1000 2
1200 2
1500 2
2000 2
feritoia da 30 mm 800 65 58 51 44 2
1000 2
1200 2
1500 2
2000 2

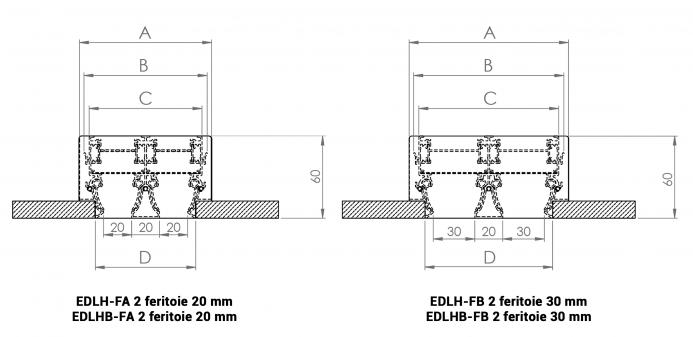

EDLH - EDLHB due feritoie dimensioni

2 feritoie L A B C D numero ponti di fissaggio
feritoie da 20 mm 800 95 88 81 74 2
1000 2
1200 2
1500 2
2000 2
feritoie da 30 mm 800 115 108 101 94 2
1000 2
1200 2
1500 2
2000 2

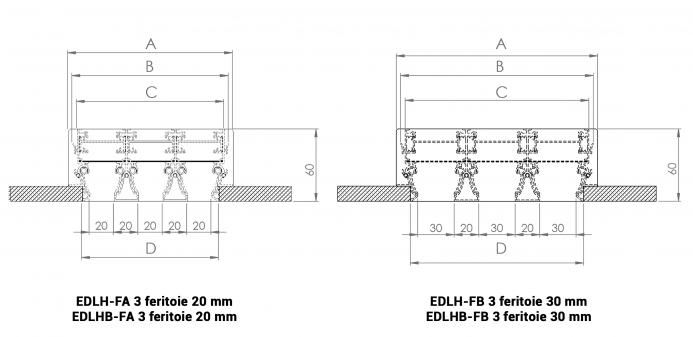

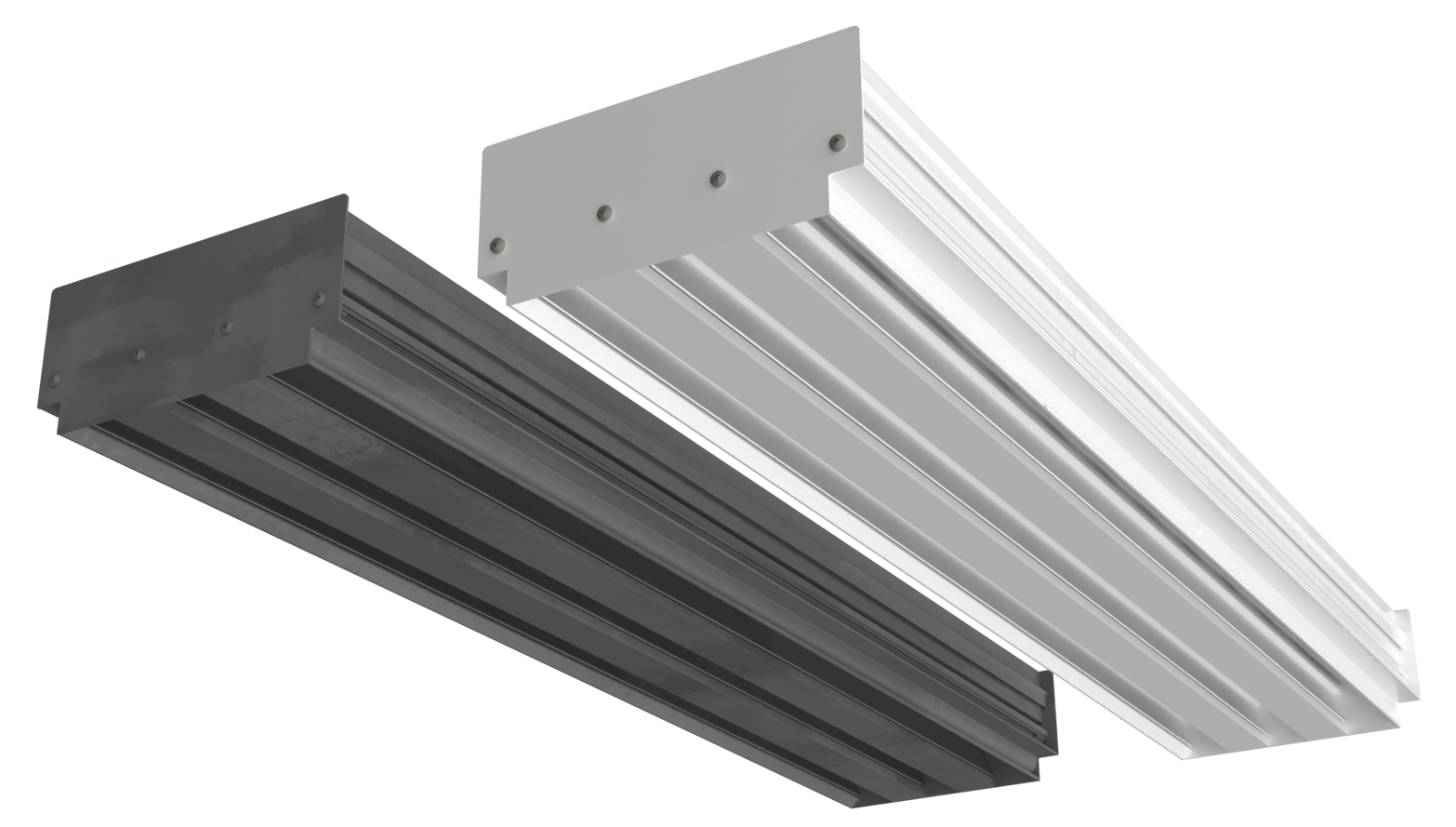

EDLH - EDLHB tre feritoie dimensioni

3 feritoie L A B C D numero ponti di fissaggio
feritoie da 20 mm 800 135 128 121 114 2
1000 2
1200 2
1500 2
2000 3
feritoie da 30 mm 800 165 158 151 144 2
1000 2
1200 2
1500 2
2000 3

Dati di funzionamento

Dati riferiti a diffusori di lunghezza 1m, con una velocità terminale Vt=0.25 m/s, montati a filo soffitto e con lancio laterale con effetto coanda.

Valori riferiti a diffusore senza serranda o con serranda a scorrimento aperta.
Valori riferiti al diffusore con deflettori in posizione di lavoro con parzializzazione al 50% della superficie utile di passaggio aria.

La posizione dei deflettori riduce la sezione efficace. Con deflettori completamente aperti o nel caso che il diffusore sia utilizzato per la ripresa, le portate in m³/h riportate in tabella possono variare.

Vk: velocità efficace (m/s)
m³/h: portata aria
Pa: perdite di carico in Pascal
L(m): lancio in metri
dB(A): indice di rumorosità

feritoie dimensioni feritoie sezione efficace m² portata aria e lancio
1 feritoia feritoia da 20 mm 0,0097 m³/h 70 105 140 175 210 245
L(m) 1.8 2.7 3.6 4.5 5.4 6.3
feritoia da 30 mm 0,0146 m3/h 105 158 210 262 315 368
L(m) 1,6 2,5 3,4 4,2 5 5,8
indice di rumorosità dB(A) <20 22 32 37 44 48
2 feritoie feritoie da 20 mm 0,0194 m³/h 140 210 280 350 420 490
L(m) 2,6 3,9 5,1 6,4 7,7 9,0
feritoie da 30 mm 0,0292 m³/h 210 316 420 524 630 736
L(m) 2,3 3,6 4,9 6,0 7,1 8,3
indice di rumorosità dB(A) <20 24 34 39 46 50
3 feritoie feritoie da 20 mm 0,0291 m³/h 210 315 420 525 630 735
L(m) 3,9 5,8 7,7 9,6 11,6 13,5
feritoie da 30 mm 0,0438 m³/h 315 474 630 786 945 1104
L(m) 3,4 5,4 7,3 9,0 10,7 12,4
indice di rumorosità dB(A) <20 26 36 41 48 52
Vk m/s 2 3 4 5 6 7
perdite di carico Pa 7 15 26 41 59 80

Angolo di collegamento

Elemento estetico di raccordo tra i due linee di diffusori lineari con angolo di 90° e lunghezza 500 mm per lato. Non ha funzionalità di ventilazione.

Tutte le misure sono espresse in mm.

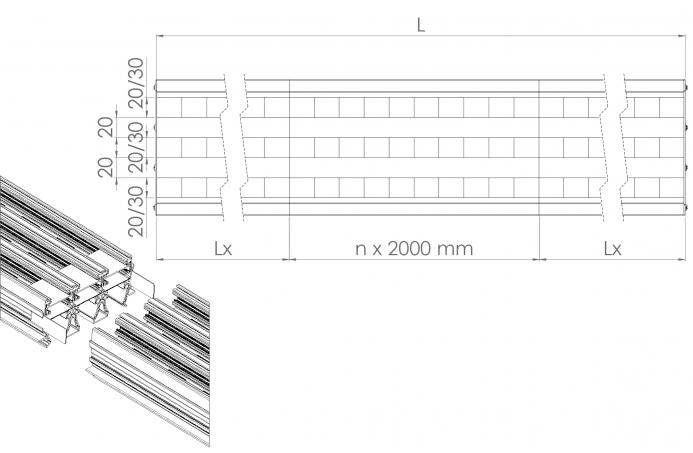

Kit di continuità

Il kit di continuità è un accessorio necessario per poter realizzare linee in continuità di diffusori lineari di lunghezza superiore ai 2 metri. E’ costituito da due piastrine di giunzione che permettono l'allineamento ed il collegamento di due componenti della linea.

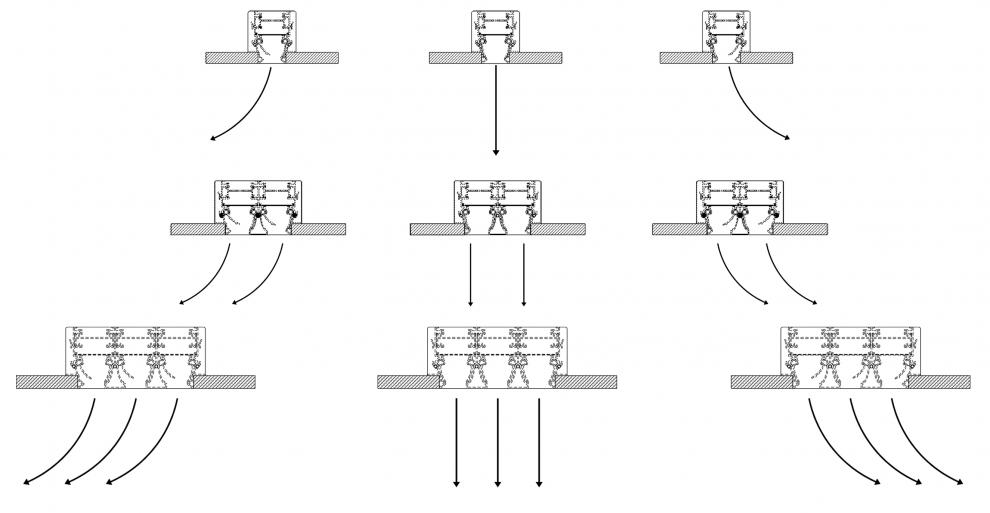

Caratteristiche lancio aria

Dimensioni plenum e sistema di montaggio con ponti di fissaggio



1 FERITOIA		 L       Dimensioni plenum
L1 L2 Numero stacchi Ø d P H E F
feritoia da 20 mm 800 800 770 1 145 240 65 80 49
1000 1000 970 1
1200 1200 1170 2
1500 1500 1470 2
2000 2000 1970 2
feritoia da 30 mm 800 800 770 1 145 240 75 80 49
1000 1000 970 1
1200 1200 1170 2
1500 1500 1470 2
2000 2000 1970 2



2 FERITOIE		 L       Dimensioni plenum
L1 L2 Numero stacchi Ø d P H E F
feritoie da 20 mm 800 800 770 2 145 300 105 80 49
1000 1000 970 2
1200 1200 1170 2
1500 1500 1470 2
2000 2000 1970 2
feritoie da 30 mm 800 800 770 2 198 300 125 80 49
1000 1000 970 2
1200 1200 1170 2
1500 1500 1470 2
2000 2000 1970 2



3 FERITOIE		 L       Dimensioni plenum
L1 L2 Numero stacchi Ø d P H E F
feritoie da 20 mm 800 800 770 2 198 300 145 80 49
1000 1000 970 2
1200 1200 1170 2
1500 1500 1470 2
2000 2000 1970 2
feritoie da 30 mm 800 800 770 2 198 300 165 80 49
1000 1000 970 2
1200 1200 1170 2
1500 1500 1470 2
2000 2000 1970 2

Listino prezzi EDLH-FA - 1 feritoia - verniciato nero RAL9005 - feritoia 20 mm

Articolo normalmente disponibile a magazzino
EDLH-FA lunghezza EDLH10-FA EDLH20-FA EDLH30-FA EDLH40-FA PLENUM PLENUM
ISOLATO
1 FERITOIA euro euro euro euro euro euro
feritoia da 20 mm 800 51,91 54,37 61,04 67,65 59,72 76,52
1000 58,33 61,20 67,79 75,44 64,98 83,53
1200 69,27 73,98 82,47 90,42 81,58 107,84
1500 78,85 84,61 92,56 102,19 87,92 113,08
2000 100,40 104,05 118,49 129,89 100,41 132,19

Listino prezzi EDLH-FA - 2 feritoie - verniciato nero RAL9005 - feritoie 20 mm

EDLH-FA lunghezza EDLH10-FA EDLH20-FA EDLH30-FA EDLH40-FA PLENUM PLENUM
ISOLATO
2 FERITOIE euro euro euro euro euro euro
feritoie da 20 mm 800 90,72 97,50 107,18 121,52 69,98 92,30
1000 101,27 109,28 118,69 135,31 75,51 98,84
1200 119,61 131,62 144,23 162,18 86,69 114,88
1500 135,43 159,59 160,83 182,67 90,65 125,26
2000 172,05 207,72 205,89 232,33 103,83 146,98

Listino prezzi EDLH-FA - 3 feritoie - verniciato nero RAL9005 - feritoie 20 mm

EDLH-FA lunghezza EDLH10-FA EDLH20-FA EDLH30-FA EDLH40-FA PLENUM PLENUM
ISOLATO
3 FERITOIE euro euro euro euro euro euro
feritoie da 20 mm 800 118,88 130,84 141,28 163,56 75,13 97,86
1000 132,91 146,79 156,85 182,51 81,78 106,98
1200 157,89 177,63 192,35 220,21 93,27 125,06
1500 178,83 215,44 214,24 247,89 99,26 137,82
2000 228,39 281,49 275,70 316,59 115,09 163,62

Listino prezzi EDLH-FB - 1 feritoia - verniciato nero RAL9005 - feritoia 30 mm

Articolo normalmente disponibile a magazzino
EDLH-FB lunghezza EDLH10-FB EDLH20-FB EDLH30-FB EDLH40-FB PLENUM PLENUM
ISOLATO
1 FERITOIA euro euro euro euro euro euro
feritoia da 30 mm 800 52,94 58,91 62,26 69,01 60,29 78,56
1000 59,48 65,68 69,14 76,94 65,64 84,55
1200 76,20 83,50 90,71 99,48 85,04 108,27
1500 86,74 94,36 101,81 112,39 88,77 114,06
2000 102,40 113,08 120,85 132,48 101,49 132,89

Listino prezzi EDLH-FB - 2 feritoie - verniciato nero RAL9005 - feritoie 30 mm

EDLH-FB lunghezza EDLH10-FB EDLH20-FB EDLH30-FB EDLH40-FB PLENUM PLENUM
ISOLATO
2 FERITOIE euro euro euro euro euro euro
feritoie da 30 mm 800 97,08 104,31 114,67 130,02 67,90 93,24
1000 108,36 116,92 126,98 144,77 74,74 102,95
1200 127,98 140,83 154,31 173,52 95,65 127,21
1500 144,91 170,75 172,08 195,45 101,07 139,43
2000 184,08 222,25 220,30 248,58 117,36 164,40

Listino prezzi EDLH-FB - 3 feritoie - verniciato nero RAL9005 - feritoie 30 mm

EDLH-FB lunghezza EDLH10-FB EDLH20-FB EDLH30-FB EDLH40-FB PLENUM PLENUM
ISOLATO
3 FERITOIE euro euro euro euro euro euro
feritoie da 30 mm 800 127,19 139,99 151,16 175,00 76,36 100,01
1000 142,20 157,05 167,82 195,27 83,20 108,82
1200 168,93 190,07 205,80 235,61 95,65 127,21
1500 191,34 230,52 229,23 265,23 101,07 139,94
2000 244,37 301,17 294,99 338,74 117,36 166,36

Listino prezzi EDLHB-FA - 1 feritoia - verniciato bianco RAL9016 - feritoia 20 mm

Articolo normalmente disponibile a magazzino
EDLHB-FA lunghezza EDLHB10-FA EDLHB20-FA EDLHB30-FA EDLHB40-FA PLENUM PLENUM
ISOLATO
1 FERITOIA euro euro euro euro euro euro
feritoia da 20 mm 800 51,91 54,37 61,04 67,65 59,72 76,52
1000 58,33 61,20 67,79 75,44 64,98 83,53
1200 69,27 73,98 82,47 90,42 81,58 107,84
1500 78,85 89,94 92,56 102,19 87,92 113,08
2000 100,40 104,05 118,49 129,89 100,41 132,19

Listino prezzi EDLHB-FA - 2 feritoie - verniciato bianco RAL9016 - feritoie 20 mm

EDLHB-FA lunghezza EDLHB10-FA EDLHB20-FA EDLHB30-FA EDLHB40-FA PLENUM PLENUM
ISOLATO
2 FERITOIE euro euro euro euro euro euro
feritoie da 20 mm 800 90,72 97,50 107,18 121,52 69,98 92,30
1000 101,27 109,28 118,69 135,31 75,51 98,84
1200 119,61 131,62 144,23 162,18 86,69 114,88
1500 135,43 159,59 160,83 182,67 90,65 125,26
2000 172,05 207,72 205,89 232,33 103,83 146,98

Listino prezzi EDLHB-FA - 3 feritoie - verniciato bianco RAL9016 - feritoie 20 mm

EDLHB-FA lunghezza EDLHB10-FA EDLHB20-FA EDLHB30-FA EDLHB40-FA PLENUM PLENUM
ISOLATO
3 FERITOIE euro euro euro euro euro euro
feritoie da 20 mm 800 118,88 130,84 141,28 163,56 75,13 97,86
1000 132,91 146,79 156,85 182,51 81,78 106,98
1200 157,89 177,63 192,35 220,21 93,27 125,06
1500 178,83 215,44 214,24 247,89 99,26 137,82
2000 228,39 281,49 275,70 316,59 115,09 163,62

Listino prezzi EDLHB-FB - 1 feritoia - verniciato bianco RAL9016 - feritoia 30 mm

Articolo normalmente disponibile a magazzino
EDLHB-FB lunghezza EDLHB10-FB EDLHB20-FB EDLHB30-FB EDLHB40-FB PLENUM PLENUM
ISOLATO
1 FERITOIA euro euro euro euro euro euro
feritoia da 30 mm 800 52,94 58,91 62,26 69,01 60,29 78,56
1000 59,48 65,68 69,14 76,94 65,64 84,55
1200 76,20 83,50 90,71 99,48 85,04 108,27
1500 86,74 94,36 101,81 112,39 88,77 114,06
2000 102,40 113,08 120,85 132,48 101,49 132,89

Listino prezzi EDLHB-FB - 2 feritoie - verniciato bianco RAL9016 - feritoie 30 mm

EDLHB-FB lunghezza EDLHB10-FB EDLHB20-FB EDLHB30-FB EDLHB40-FB PLENUM PLENUM
ISOLATO
2 FERITOIE euro euro euro euro euro euro
feritoie da 30 mm 800 97,08 104,31 114,67 130,02 67,90 93,24
1000 108,36 116,92 126,98 144,77 74,74 102,95
1200 127,98 140,83 154,31 173,52 95,65 127,21
1500 144,91 170,75 172,08 195,45 101,07 139,43
2000 184,08 222,25 220,30 248,58 117,36 164,40

Listino prezzi EDLHB-FB - 3 feritoie - verniciato bianco RAL9016 - feritoie 30 mm

EDLHB-FB lunghezza EDLHB10-FB EDLHB20-FB EDLHB30-FB EDLHB40-FB PLENUM PLENUM
ISOLATO
3 FERITOIE euro euro euro euro euro euro
feritoie da 30 mm 800 127,19 139,99 151,16 175,00 76,36 100,01
1000 142,20 157,05 167,82 195,27 83,20 108,82
1200 168,93 190,07 205,80 235,61 95,65 127,21
1500 191,34 230,52 229,23 265,23 101,07 139,94
2000 244,37 301,17 294,99 338,74 117,36 166,36

Listino prezzi

Articolo normalmente disponibile a magazzino
ponte di fissaggio e kit di continuità euro
ponte di fissaggio per EDLH-FA EDLH-FB EDLHB-FA EDLHB-FB - 1 FERITOIA 12,23
ponte di fissaggio per EDLH-FA EDLHB-FA - 2 FERITOIE 12,23
ponte di fissaggio per EDLH-FB EDLHB-FB - 2 FERITOIE 12,23
ponte di fissaggio per EDLH-FA EDLHB-FA - 3 FERITOIE 12,23
ponte di fissaggio per EDLH-FB EDLhB-FB - 3 FERITOIE 12,23
kit di continuità 2,30

Listino prezzi angolo estetico

Angolo estetico senza deflettori EDLH-FA EDLH-FB EDLHB-FA EDLHB-FB
euro euro euro euro
1 FERITOIA 116,67 118,97 116,67 118,97
2 FERITOIE 202,55 216,71 202,55 216,71
3 FERITOIE 265,83 284,40 265,83 284,40
Kit di continuità 2,30 2,30 2,30 2,30
Richiesta informazioni per prodotto

EDLH-EDLHB

Dati
Messaggio

02/25 News - HIDE-LINE

2025-04-10 HIDE-LINE, la nuova gamma di prodotti per la diffusione dell’aria con installazione a scomparsa

Catalogo Generale

DIFFUSIONE ANTINCENDIO VMC - VENTILAZIONE MECCANICA CONTROLLATA SANIFICAZIONE VENTILATORI TUBI FLESSIBILI TUBO SPIRO E RACCORDI FILTRAZIONE ISOLANTI NASTRI E GUARNIZIONI REGOLATORI ACCESSORI E MINUTERIA
ECOCLIMA s.r.l. P.IVA 03380110282 | Privacy Policy Cookie Policy
Web Agency Kleis C.T.
