EGQIF Griglie a maglia quadra inclinata senza cornice

Consiglia questo prodotto
Home Catalogo generale Diffusione Griglie Egqif Griglie A Maglia Quadra Inclinata Senza Cornice
Registrati subito

Descrizione

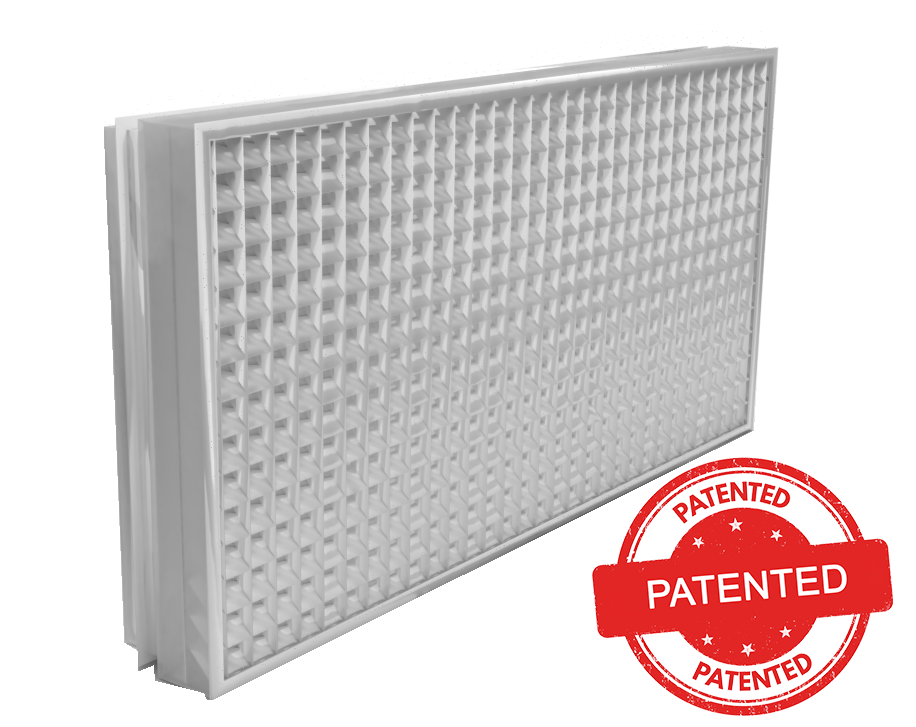

Griglie di ripresa dell'aria con pannello a maglia quadra 13x13 mm inclinata.

Caratteristiche

Materiale: alluminio.
Finitura: anodizzato naturale
Installazione: fissaggio con staffe.

Impiego

L’aspetto gradevole e l’elevata sezione utile di passaggio la rendono particolarmente interessante negli impianti civili:
- Per la ripresa dell’aria;
- Per installazione a filo per pareti in cartongesso con spessore 12,5 mm.
- Per installazione a filo per pareti in muratura.
- Per ripresa su mobili di ventilconvettori;

Accessori

SC serranda di taratura in acciaio zincato con alette a movimento contrapposto.

A richiesta

Verniciatura nei colori RAL a scelta;

Sezione efficace

H L
400 500 600 800 1000 1200
  sezione efficace m2
75 0,022 0,029 0,035 0,046 0,059 0,070
100 0,032 0,041 0,050 0,066 0,084 0,100
125 0,046 0,059 0,071 0,095 0,120 0,144
150 0,051 0,065 0,077 0,101 0,132 0,158
200 0,070 0,088 0,108 0,143 0,181 0,217
300 0,107 0,137 0,166 0,221 0,271 0,334
400 0,139 0,179 0,217 0,288 0,365 0,436

Dati di funzionamento

Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
db(A): indice di rumorosità

L: larghezza
H: altezza
Tutte le misure sono espresse in mm.

H Vk
m/s		 L Pa dB(A)
400 500 600 800 1000 1200
    portata m3/h
75 1 81 103 125 167 212 254 2 <15
3 242 309 376 502 635 761 7 28/32
5 323 412 502 669 847 1014 12 38/42
100 1 120 150 180 240 305 360 2 <15
3 350 445 540 715 905 1080 7 28/32
5 465 590 715 955 1205 1440 12 38/42
125 1 167 212 257 342 433 518 2 <15
3 500 636 772 1027 1299 1554 7 28/32
5 666 847 1029 1369 1732 2072 12 38/42
150 1 183 233 276 362 477 571 2 <15
3 550 700 827 1086 1431 1712 7 28/32
5 734 934 1103 1448 1908 2282 12 38/42
200 1 251 318 388 516 653 781 2 <15
3 754 953 1164 1549 1959 2344 7 28/32
5 1005 1270 1552 2065 2612 3125 12 38/42
300 1 387 492 597 795 975 1203 2 <15
3 1161 1476 1792 2384 2926 3608 7 28/32
5 1547 1968 2389 3179 3901 4810 12 38/42
400 1 502 643 781 1038 1313 1571 2 <15
3 1516 1928 2342 3115 3946 4714 7 28/32
5 2008 2572 3122 4153 5254 6285 12 38/42

EGQIF dimensioni con e senza serranda su muratura

Per l’installazione è necessario il kit di fissaggio, per muratura o cartongesso a seconda della necessità, composto da 4 staffe fornite con l’articolo.
N.B. per l’installazione su parete in muratura non sono disponibili le altezze 75mm,100 mm.

EGQIF dimensioni con e senza serranda su cartongesso

SC serranda di taratura

Serranda di taratura a movimento contrapposto.
Dimensioni massime L x H per costruzione in unico pezzo 1000 mm x 600 mm

Listino prezzi

Articolo normalmente disponibile a magazzino
dimensioni LxH EGQIF SC serranda di taratura
euro euro
400x75 46,56 17,73
500x75 53,23 21,16
600x75 59,96 24,21
800x75 73,70 30,43
1000x75 85,71 37,34
1200x75 101,40 48,41
400x100 46,56 17,73
500x100 53,23 21,16
600x100 59,96 24,21
800x100 73,70 30,43
1000x100 85,71 37,34
1200x100 101,40 48,41
400x125 50,44 20,46
500x125 57,88 23,69
600x125 65,31 27,00
800x125 80,52 34,58
1000x125 99,25 41,67
1200x125 118,52 53,99
400x150 54,28 20,46
500x150 62,47 23,69
600x150 70,01 27,00
800x150 85,71 34,58
1000x150 112,79 41,67
1200x150 135,65 53,99
400x200 69,14 25,31
500x200 75,67 29,73
600x200 85,71 34,25
800x200 105,68 41,97
1000x200 138,56 46,84
1200x200 168,54 68,50
400x300 85,71 35,42
500x300 97,11 39,00
600x300 118,53 42,63
800x300 154,25 51,72
1000x300 195,64 62,36
1200x300 225,64 85,26
400x400 113,28 40,57
500x400 127,10 49,00
600x400 149,96 52,67
800x400 195,64 64,45
1000x400 244,19 76,48
1200x400 285,57 105,35

Listino prezzi RAL 9016

Articolo normalmente disponibile a magazzino
dimensioni LxH EGQIFB SC serranda di taratura
euro euro
400x75 55,87 17,73
500x75 63,88 21,16
600x75 71,95 24,21
800x75 88,44 30,43
1000x75 102,85 37,34
1200x75 121,68 48,41
400x100 55,87 17,73
500x100 63,88 21,16
600x100 71,95 24,21
800x100 88,44 30,43
1000x100 102,85 37,34
1200x100 121,68 48,41
400x125 60,52 20,46
500x125 69,45 23,69
600x125 78,37 27,00
800x125 96,61 34,58
1000x125 119,10 41,67
1200x125 142,22 53,99
400x150 65,14 20,46
500x150 74,96 23,69
600x150 84,01 27,00
800x150 102,85 34,58
1000x150 135,34 41,67
1200x150 162,78 53,99
400x200 82,98 25,31
500x200 90,80 29,73
600x200 102,85 34,25
800x200 126,81 41,97
1000x200 166,26 46,84
1200x200 202,25 68,50
400x300 102,85 35,42
500x300 116,53 39,00
600x300 142,24 42,63
800x300 185,10 51,72
1000x300 234,77 62,36
1200x300 270,76 85,26
400x400 135,94 40,57
500x400 152,52 49,00
600x400 179,95 52,67
800x400 234,77 64,45
1000x400 293,03 76,48
1200x400 342,67 105,35

Kit di fissaggio di ricambio

Per l’installazione è necessario il kit di fissaggio composto da 4 staffe.

Descrizione Euro
Kit di fissaggio 29,71
