ES100, Serranda di sovrapressione in alluminio estruso anodizzato

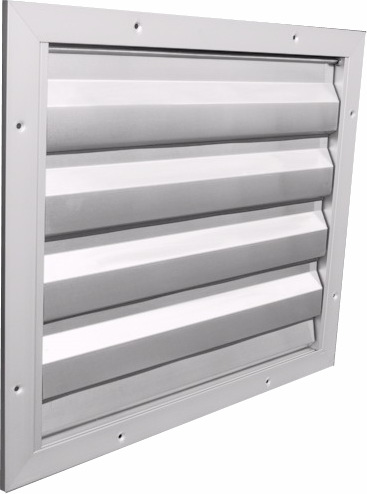

ES100 Serranda di sovrapressione in alluminio estruso anodizzato
Descrizione
Le serrande di sovrapressione sono utilizzate per l’esclusione automatica di circuiti negli impianti di ventilazione e condizionamento.
Caratteristiche
- Telaio in alluminio estruso anodizzato;
- alette in alluminio naturale;
- passo alette 100 mm;
- boccole e perni in nylon;
- battuta inferiore in alluminio estruso anodizzato e superiore in neoprene;
- profili laterali in alluminio estruso anodizzato per rendere la serranda reversibile;
- guarnizione adesiva longitudinale sulle alette;
- prove delle perdite di carico eseguite secondo la normativa UNI CTI 8728.
A richiesta
-Rete antivolatile;
-versione in aspirazione;
-alette coniugate.
Impiego
Montate all’esterno di edifici per espellere l'aria.
Dimensioni Y
| Altezza H | Y | N°Ø 6 mm (fori per lato) |
| 200 | 87,5 | 1 |
| 300 | 137,7 | 1 |
| 400 | 37,5 | 2 |
| 500 | 87,5 | 2 |
| 600 | 137,5 | 2 |
| 800 | 87,5 | 3 |
| 1000 | 37,5 | 4 |
Dimensioni X
| Lunghezza L | X | N°Ø 6 mm (fori per lato) |
| 200 | 87,5 | 1 |
| 300 | 137,7 | 1 |
| 400 | 37,5 | 2 |
| 500 | 87,5 | 2 |
| 600 | 137,5 | 2 |
| 700 | 37,5 | 3 |
| 800 | 87,5 | 3 |
| 1000 | 37,5 | 4 |
Perdite di carico
V: velocità riferita alla sezione (L-25)x(H-25) [m/s]
Δpt: perdita di carico totale [Pa]
*: funzionamento non garantito
| V [m/s] | Δpt [Pa] |
| 1 | 12 |
| 2 | 18 |
| 3 | 23 |
| 4 | 28 |
| 5 | 34 |
| 6 | 48 |
| 7* | 65 |
| 8* | 88 |
| 9* | 110 |
| 10* | 140 |
Listino prezzi
| H | L | |||||||
| 200 | 300 | 400 | 500 | 600 | 700 | 800 | 1000 | |
| euro | euro | euro | euro | euro | ||||
| 200 | 81,52 | 98,21 | 115,18 | 131,88 | 148,57 | 165,58 | 182,00 | 215,38 |
| 300 | 93,67 | 111,77 | 129,28 | 147,08 | 164,87 | 182,68 | 200,20 | 235,50 |
| 400 | 105,84 | 125,04 | 143,63 | 162,25 | 181,44 | 199,76 | 218,08 | 255,32 |
| 500 | 118,61 | 138,59 | 158,01 | 177,45 | 197,71 | 216,85 | 236,01 | 275,43 |
| 600 | 130,78 | 151,87 | 172,11 | 192,35 | 213,71 | 234,26 | 254,20 | 295,55 |
| 800 | 155,68 | 178,97 | 200,84 | 222,72 | 246,01 | 268,45 | 290,02 | 335,47 |
| 1000 | 180,60 | 205,82 | 229,31 | 253,08 | 278,27 | 302,90 | 326,13 | 375,67 |
