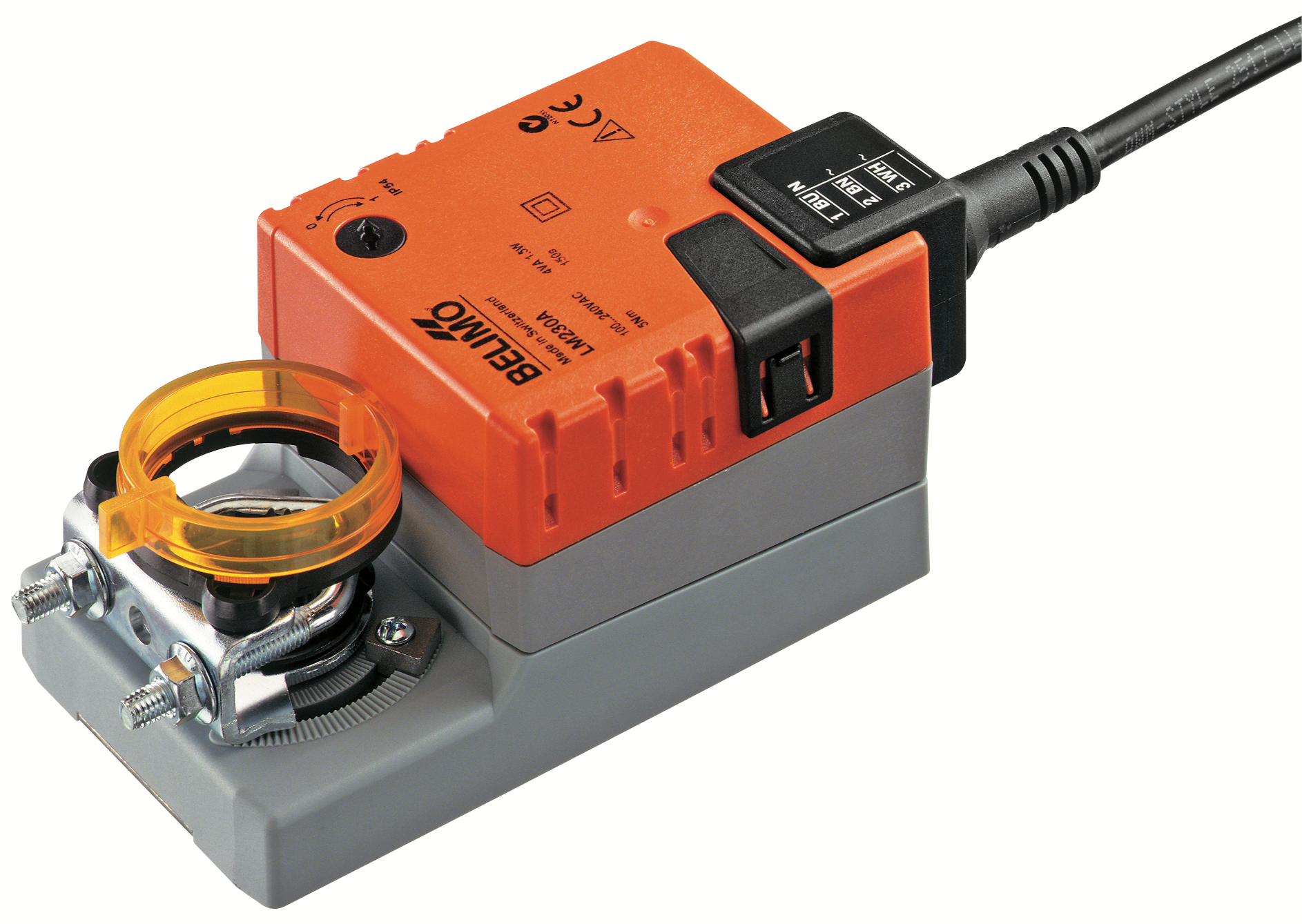

Servomotori belimo

Descrizione

Attuatori con e senza ritorno a molla per serrande, coppia dai 4 Nm ai 40 Nm, angolo di rotazione 95°, alimentazione AC/DC 24 V e AC 230 V, segnale di controllo On/Off, DC 0...10 V e DC 2...10V idonei per serrande aria fino a 8 m².

Caratteristiche

Semplice montaggio diretto sul perno della serranda con morsetto universale, l’attuatore viene fornito con una staffa antitorsione per un montaggio rapido ed efficace.

Azionamento manuale tramite la pressione di un pulsante di sblocco (il treno di ingranaggi resta disinserito fino a quando il pulsante resta premuto o bloccato in posizione).

Angolo di rotazione regolabile con battute d’arresto meccaniche.

Elevata affidabilità funzionale l’attuatore è protetto da sovraccarico, non necessita di finecorsa elettrici e si ferma automaticamente
al raggiungimento delle battute meccaniche.

Dati e listino
Documentazione
Prodotti consigliati
Richiesta informazioni

Tabella caratteristiche tecniche

		Servomotori SENZA RITORNO A MOLLA
		CM	LM..A	NM..A	SM..A	GM
Coppia		2 Nm	5 Nm	10 Nm	20 Nm	40 Nm
Morsetto universale per dimensione perno (mm):		6-12,7	6-20	8-26	10-20	14-26
Per serrande fino a:		0,4 m²	1 m²	2 m²	4 m²	8 m²
ON/OFF 3-PUNTI	AC /DC 24 V	CM24-L	LM24A	NM24A	SM24A
	AC /DC 24 V con contatto ausiliario		LM24A-S	NM24A-S	SM24A-S
	AC 230 V	CM230-L	LM230A	NM230A	SM230A
	AC 230 V con contatto ausiliario		LM230A-S	NM230A-S	SM230A-S
MODULANTE Comando 0...10V	AC /DC 24 V	CM24-SR-L	LM24A-SR	NM24A-SR	SM24A-SR
	AC /DC 24 V con contatto ausiliario
	AC 230 V		LM230ASR	NM230ASR	SM230ASR

		Servomotori CON RITORNO A MOLLA
		TF	LF	NF	SF	EF
Coppia		2,5 Nm	4 Nm	10 Nm	20 Nm	30 Nm
Morsetto universale per dimensione perno (mm):		6-12,7	8-16	10-22	10-22	12-26,7
Per serrande fino a:		0,5 m²	0,8 m²	2 m²	4 m²	6 m²
ON/OFF 3-PUNTI	AC /DC 24 V	TF24	LF24	NF24A	SF24A	EF24A
	AC /DC 24 V con contatto ausiliario	TF24-S	LF24-S	NF24A-S2	SF24A-S2	EF24A-S2
	AC 230 V	TF230	LF230	NFA	SFA	EF230A
	AC 230 V con contatto ausiliario	TF230-S	LF230-S	NFA-S2	SFA-S2	EF230A-S2
MODULANTE Comando 0...10V	AC /DC 24 V	TF24-SR	LF24-SR	NF24A-SR	SF24A-SR	EF24A-SR
	AC /DC 24 V con contatto ausiliario			NF24A-SR-S2	SF24A-SR-S2	EF24A-SR-S2
	AC 230 V	TF230-SR

Listino Prezzi

Articolo normalmente disponibile a magazzino

Modello	Euro	Modello	Euro
CM24-L	204,25	TF24	312,30
CM24-L	204,25	TF24-S	375,95
CM230-L	216,09	TF230	338,94
CM230-L	216,09	TF230-S	401,11
CM24-SR-L	293,06	TF24-SR	420,35
CM24-SR-L	293,06	TF230-SR	a.r.
Modello	Euro	Modello	Euro
LM24A	245,70	LF24	381,87
LM24A-S	282,70	LF24-S	446,99
LM230A	253,10	LF230	415,91
LM230A-S	290,10	LF230-S	478,07
LM24A-SR	325,62	LF24-SR	513,59
LM230ASR	393,71	LF24-SR	513,59
Modello	Euro	Modello	Euro
NM24A	297,50	NF24A	486,95
NM24A	297,50	NF24A-S2	560,96
NM24A-S	365,58	NFA	577,24
NM230A	307,86	NFA-S2	669,01
NM230A-S	375,95	NF24A-SR	574,28
NM24A-SR	426,27	NF24A-SR-S2	649,76
NM230ASR	488,43	NF24A-SR-S2	649,76
Modello	Euro	Modello	Euro
SM24A	344,86	SF24A	596,48
SM24A	344,86	SF24A-S2	669,01
SM24A-S	435,15	SFA	685,29
SM230A	352,26	SFA-S2	759,29
SM230A-S	446,99	SF24A-SR	683,81
SM24A-SR	481,03	SF24A-SR-S2	740,05
SM230ASR	543,20	SF24A-SR-S2	740,05
Modello	Euro	Modello	Euro
GM24A		EF24A	1277,33
GM24A		EF230A	1465,30
GM230A		EF230A-S2	1560,03
GM24A-SR		EF24A-SR	1414,98
GM24A-SR		EF24A-SR-S2	1500,82

Accessori

Articolo normalmente disponibile a magazzino

Modello	Descrizione	Euro
S2A	Contatto ausiliario S2A per attuatori rotativi SENZA RITORNO A MOLLA	150,97
	- 2 contatti (SPDT)
	- Punti di intervallo regolabili
S2A-F	Contatto ausiliario S2A-F per attuatori rotativi CON RITORNO A MOLLA	224,98
	- 2 contatti (SPDT)
	- Punti di intervallo regolabili
	-Adattatore
SGA24	Potenziometro adatto per l'uso con gli attuatori modulanti della serie LM..A-SR, NM..A-SR, SM..A-SR e GM..A-SR (montaggio a parete con scatola)	242,74
SGF24	Potenziometro adatto per l'uso con gli attuatori modulanti della serie LM..A-SR, NM..A-SR, SM..A-SR e GM..A-SR (montaggio a parete senza scatola)	173,17
