ETA Griglie di transito in alluminio
Descrizione
Griglie con particolare profilo antiluce in alluminio con passo 20 mm per consentire un'ottimale circolazione dell’aria da un locale all’altro.
Caratteristiche
Materiale: alluminio.
Finitura: anodizzato naturale.
Installazione: fissaggio con viti frontali.
Massima grandezza: 1000 mm x 1000 mm.
Impiego
Montata su pareti divisorie o porte, consente una ottimale circolazione dell’aria e garantisce un equilibrio di pressione in locali adiacenti di edifici climatizzati con sistemi centralizzati ad aria.

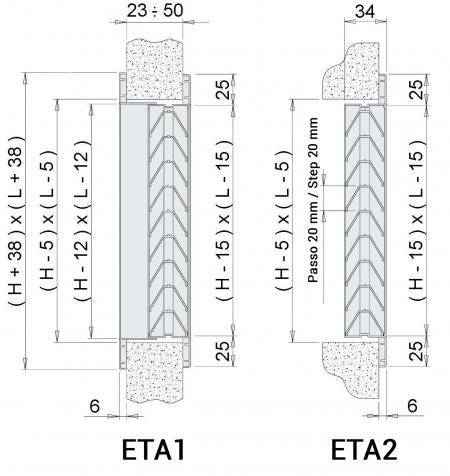

Modelli
ETA1: griglia completa di controcornice;
ETA2: griglia senza controcornice.
Dati di funzionamento
Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
dB(A): indice di rumorosità
L: larghezza
H: altezza
Tutte le dimensioni sono espresse in mm
| dimensioni LxH |
sezione efficace |
portata m3/h | ||
| Vk (m/s) | ||||
| m2 | 0,8 | 1 | 1,5 | |
| 300x100 | 0,007 | 20 | 25 | 37 |
| 400x100 | 0,010 | 29 | 36 | 54 |
| 500x100 | 0,012 | 35 | 43 | 65 |
| 600x100 | 0,015 | 43 | 54 | 80 |
| 300x160 | 0,015 | 43 | 54 | 80 |
| 400x160 | 0,020 | 57 | 72 | 108 |
| 500x160 | 0,025 | 72 | 90 | 135 |
| 600x160 | 0,030 | 86 | 108 | 162 |
| 300x200 | 0,019 | 54 | 68 | 103 |
| 400x200 | 0,026 | 75 | 93 | 140 |
| 500x200 | 0,033 | 95 | 118 | 178 |
| 600x200 | 0,040 | 115 | 144 | 216 |
| 300x300 | 0,031 | 89 | 112 | 167 |
| 400x300 | 0,043 | 123 | 154 | 232 |
| 500x300 | 0,054 | 155 | 195 | 292 |
| 600x300 | 0,065 | 187 | 234 | 350 |
| 600x400 | 0,090 | 260 | 325 | 485 |
| 600x600 | 0,139 | 400 | 500 | 750 |
| Pa | 7 | 10 | 20 | |
| dB(A) | 25/30 | 30/35 | 40/45 | |
Dettaglio fori
Listino prezzi
Nota: verniciato bianco RAL 9016 + 20%
| Dimensioni LxH |
griglia ETA1 |
griglia ETA2 |
Dimensioni LxH |
griglia ETA1 |
griglia ETA2 |
| euro | euro | euro | euro | ||
| 300x100 | 37,97 | 26,57 | 400x200 | 62,64 | 44,60 |
| 400x100 | 43,68 | 30,39 | 500x200 | 69,31 | 48,42 |
| 500x100 | 49,35 | 34,16 | 600x200 | 77,82 | 55,05 |
| 600x100 | 56,02 | 38,92 | 300x300 | 67,42 | 48,42 |
| 300x160 | 48,42 | 34,16 | 400x300 | 77,82 | 55,05 |
| 400x160 | 55,05 | 38,92 | 500x300 | 88,29 | 62,66 |
| 500x160 | 60,73 | 42,73 | 600x300 | 98,71 | 70,24 |
| 600x160 | 65,53 | 45,57 | 600x400 | 131,62 | 93,67 |
| 300x200 | 55,05 | 38,92 | 600x600 | 197,46 | 140,51 |
